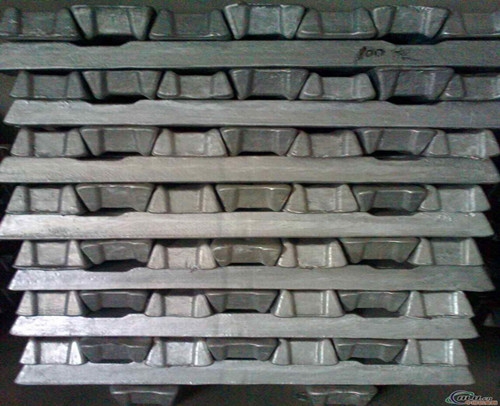

2021年4月9日，合金鋁錠是純鋁加入一些合金元素制成的，如鋁—錳合金、鋁—銅合金、鋁—銅—鎂系硬鋁合金、鋁—鋅—鎂—銅系超硬鋁合金。鋁合金比純鋁具有更好的物理力學(xué)性能：易加工、耐久性高、適用范圍廣、裝飾效果好、花色豐富。鋁合金分為防銹鋁、硬鋁、超硬鋁等種類，各種類均有各自的使用范圍，并有各自的代號(hào)，以供使用者選用。

鋁合金仍然保持了質(zhì)輕的特點(diǎn)，但機(jī)械性能明顯提高。鋁合金材料的應(yīng)用有以下三個(gè)方面：一是作為受力構(gòu)件；二是作為門、窗、管、蓋、殼等材料；三是作為裝飾和絕熱材料。利用鋁合金陽極氧化處理后可以進(jìn)行著色的特點(diǎn)，制成各種裝飾品。鋁合金板材、型材表面可以進(jìn)行防腐、軋花、涂裝、印刷等二次加工，制成各種裝飾板材、型材，作為裝飾材料。

鋁合金是金屬物質(zhì)，其鋁的含量超過任何其它元素并符合下述任一條件：a. 其它元素至少有一種元素的含量或鐵加硅的含量超過上表規(guī)定的界限值。b. 所有其它元素的總含量超過1.0%。鋁合金的時(shí)效強(qiáng)化是如何進(jìn)行和完成的。經(jīng)淬火后的鋁合金強(qiáng)度、硬度隨時(shí)間延長(zhǎng)而發(fā)生顯著提高的現(xiàn)象稱之為時(shí)效，也稱鋁合金的時(shí)效硬化。這是鋁合金強(qiáng)化的重要方法之一。

由定義可知，鋁合金時(shí)效強(qiáng)化的前提，首先是進(jìn)行淬火，獲得飽和單相組織。在快冷淬火獲得的固溶體，不僅溶質(zhì)原子是過飽和的，而且空位 ( 晶體點(diǎn)缺陷 ) 也是過飽和的，即處于雙重過飽和狀態(tài)。以 Al - 4 %Cu 合金為例，固溶處理后，過飽和 α 固溶體的化學(xué)成分就是合金的化學(xué)成分，即固溶體中鋼含量為 4% 。由 Al-Cu 相圖可知，在室溫平衡態(tài)下， α固溶體的含銅量?jī)H為 0.5% ，故 3.5%Cu 過飽和固溶于 α 相中。當(dāng)溫度接近純鋁熔點(diǎn)時(shí)，空位濃度接近 10 -3 數(shù)量級(jí)，而在常溫下，空位濃度為 10 -11 數(shù)量級(jí)，二者相差 10 -8 級(jí)。經(jīng)研究可知；鋁合金固溶處理溫度越高，處理后過飽和程度也越大，經(jīng)時(shí)效后產(chǎn)生的時(shí)效強(qiáng)化效果也越大。因此固溶處理溫度選擇原則是：在保證合金不過燒的前提下，固溶處理溫度盡可能提高。
